Hệ thống OEE cho fab bán dẫn phải bám sát cấu trúc thời gian chuẩn hóa của SEMI E79, trong đó mọi phép tính hiệu năng đều quy đổi về cùng một cơ sở thời gian (time basis) rõ ràng. Công thức OEE = Availability Efficiency × Performance Efficiency × Quality Efficiency × 100% nghe quen thuộc — nhưng mẫu số của từng thành phần trong bối cảnh fab khác hẳn sản xuất thông thường, và một điểm OEE thiết bị đơn lẻ, dù cao đến đâu, không đủ để đánh giá hiệu suất toàn fab.
Đây chính là khoảng trống mà nhiều đội vận hành fab bỏ lỡ: tối ưu OEE từng máy riêng lẻ có thể — và thường xuyên — làm hại hiệu suất tổng thể của nhà máy.

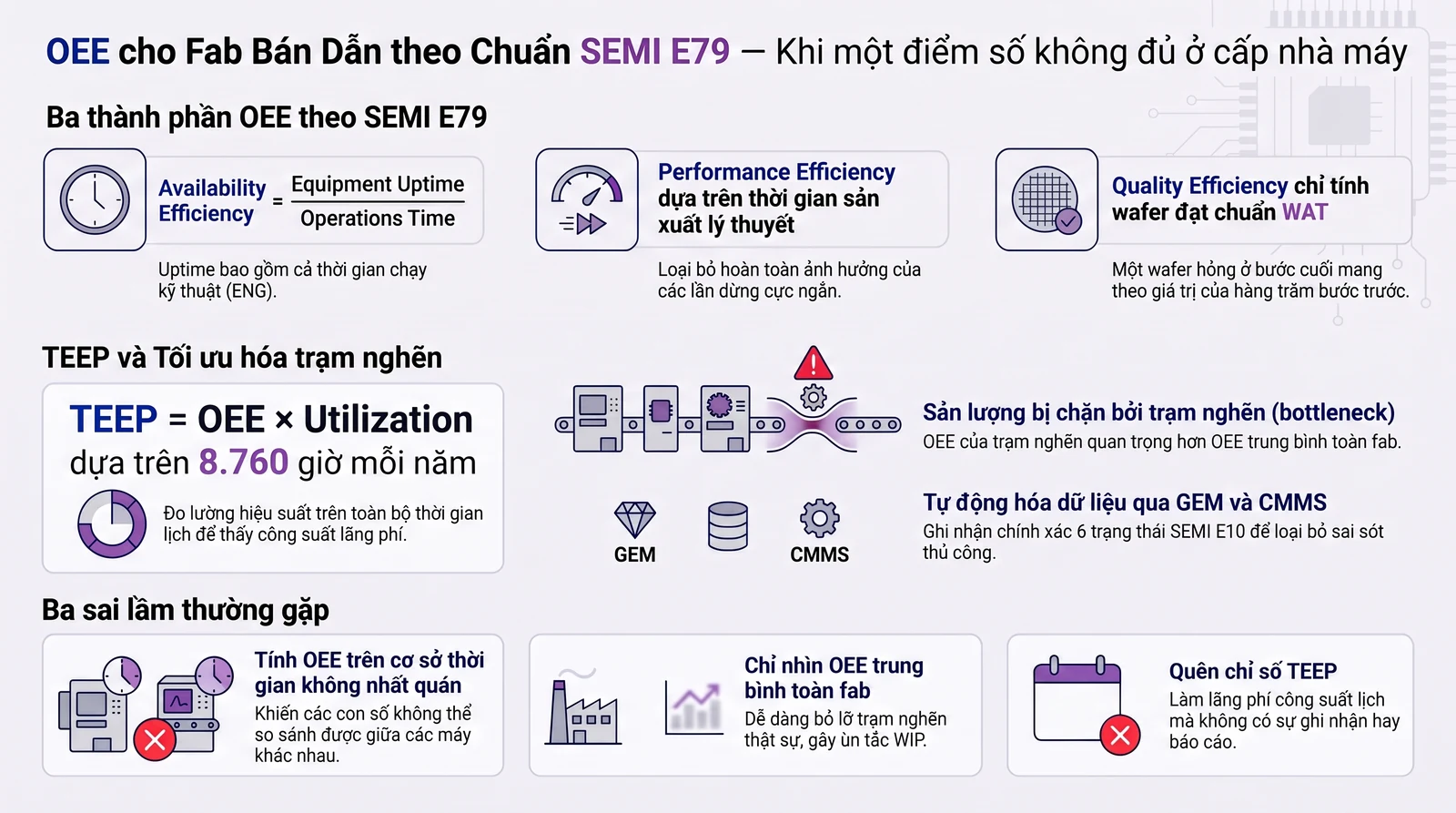

Công thức OEE chuẩn hóa theo SEMI E79 và vì sao cần thêm TEEP
Availability Efficiency = Equipment Uptime / Operations Time, trong đó Uptime bao gồm cả thời gian chạy kỹ thuật (ENG). Performance Efficiency = Theoretical Production Time cho sản lượng thực tế / Equipment Uptime — thời gian sản xuất lý thuyết được tính bằng sản lượng wafer thực tế nhân với thời gian quy trình tiêu chuẩn tối thiểu theo công thức (THTr), giúp loại bỏ hoàn toàn ảnh hưởng của các lần dừng máy cực ngắn hay giảm tốc độ. Quality Efficiency = Theoretical Production Time cho wafer đạt chuẩn / Theoretical Production Time cho tổng wafer đã xử lý, chỉ tính wafer đạt yêu cầu khi đo WAT (Wafer Acceptance Test).
Nhưng OEE chỉ đo hiệu suất TRONG khung thời gian đã lên kế hoạch vận hành (Planned Production Time) — nó không nói gì về việc bao nhiêu phần trăm tổng thời gian lịch (calendar time) thực sự được dùng để sản xuất. Đây là lý do cần thêm TEEP (Total Effective Equipment Performance) = OEE × Utilization, với mẫu số là toàn bộ thời gian lịch (8.760 giờ/năm). TEEP bộc lộ "nhà máy ẩn" (hidden factory) — lượng công suất bị bỏ phí dưới dạng máy nằm im vào cuối tuần, ngày lễ, ca chưa lên lịch, hay thời gian SDT dài hạn để nâng cấp phần cứng.
Ý nghĩa thực tế lớn nhất: khi bộ phận sản xuất đề xuất chi ngân sách CapEx mua thêm một máy quang khắc EUV đắt đỏ, câu hỏi đúng không phải "OEE của máy hiện tại là bao nhiêu" mà là "TEEP của máy hiện tại là bao nhiêu". Một máy có OEE 85% xuất sắc nhưng TEEP chỉ 18% vì fab chỉ chạy 1 ca — giải pháp tối ưu chi phí không phải mua thêm máy, mà là mở thêm ca làm việc thứ hai hoặc thứ ba.
Hệ thống OEE cho fab bán dẫn: vì sao một điểm số đơn lẻ không đủ
Vấn đề 1 — Tính tái nhập cực kỳ phức tạp (High Reentrancy)
Khác với dây chuyền sản xuất tuyến tính, một lô wafer phải quay vòng lặp đi lặp lại qua cùng một nhóm máy quang khắc hoặc lò khuếch tán hàng chục lần, tương ứng với số lớp cấu trúc chip. Khi một máy cố gắng chạy liên tục để tối đa hóa OEE riêng của nó, điều này tạo ra tranh chấp tài nguyên giữa các lớp mạch khác nhau của các lô wafer khác nhau — kéo dài thời gian chu kỳ (cycle time) tổng thể của toàn fab, dù OEE của riêng máy đó vẫn đẹp.
Vấn đề 2 — Hiệu ứng biến động khuếch đại phi tuyến tại điểm nghẽn cổ chai
Sự cố bảo trì (PM) và hỏng hóc đột xuất (UDT) là nguồn tạo biến động dòng chảy lớn nhất trong fab. Khi một trạm máy nghẽn cổ chai được vận hành ở mức tải cực đoan, bất kỳ biến động nhỏ nào về thời gian bảo trì cũng làm thời gian hàng đợi tăng vọt không theo tỷ lệ tuyến tính — hiệu ứng này được mô tả qua định luật xếp hàng kiểu Kingman trong lý thuyết Factory Physics. Tối ưu OEE của riêng trạm nghẽn cổ chai mà không tính đến biến động này có thể khiến cycle time toàn fab xấu đi thay vì tốt lên.
Vấn đề 3 — Tổn hao gộp mẻ tại lò khuếch tán
Lò khuếch tán (diffusion furnace) xử lý wafer theo lô lớn với thời gian quy trình cực dài (8-12 giờ). Cố gắng tối ưu OEE của lò bằng cách bắt các lô wafer đơn lẻ nằm chờ xếp hàng lâu để gom đủ mẻ (batching wait time) sẽ kéo dài nghiêm trọng cycle time của chính các lô đó. Sau khi lò hoàn thành, nó giải phóng đồng loạt một lượng wafer lớn, tạo ra "bong bóng WIP" làm quá tải các thiết bị xử lý đơn tấm ở bước tiếp theo — một tổn hao chỉ nhìn thấy được ở cấp toàn fab, không hiện ra trong OEE của riêng lò.
Góc nhìn kỹ sư vận hành: từ OEE thiết bị đến Overall Fab Effectiveness
Nghiên cứu học thuật của Oechsner và cộng sự (Materials Science in Semiconductor Processing, được xác minh độc lập qua Crossref/Semantic Scholar) mở rộng khái niệm OEE đơn-thiết-bị theo SEMI E79 thành "Overall Fab Effectiveness" (OFE) — chỉ số cấp toàn nhà máy. Lý do cốt lõi: "không thiết bị nào cô lập trong một nhà máy, mà vận hành trong một môi trường liên kết phức tạp." Một kỹ sư vận hành fab giàu kinh nghiệm không dừng lại ở việc theo dõi OEE của từng máy — họ theo dõi cách các máy tương tác với nhau qua dòng WIP, vì hiệu suất thật của fab nằm ở tương tác đó, không phải ở tổng các con số OEE riêng lẻ.
Kịch bản minh họa: khi tối ưu OEE riêng lẻ làm hại toàn fab
Đây là kịch bản minh họa cho một dạng vấn đề phổ biến trong ngành, không phải case cụ thể của một fab nào: một trạm quang khắc được lập lịch chạy liên tục để đạt OEE cao nhất có thể, ưu tiên xử lý bất kỳ lô wafer nào đến trước theo nguyên tắc FIFO đơn giản. Điều này khiến các lô có mức độ ưu tiên cao (hot lots) phải chờ xen kẽ với các lô thường, kéo dài cycle time của chính các lô quan trọng nhất — trong khi điểm OEE của trạm quang khắc vẫn báo cáo rất đẹp vì máy gần như không có thời gian rảnh. Sau khi chuyển sang đánh giá theo góc nhìn dòng chảy toàn fab (thay vì tối đa hóa OEE từng trạm), lịch xử lý được điều chỉnh ưu tiên hot lots hợp lý hơn, chấp nhận OEE trạm quang khắc giảm nhẹ để đổi lấy cycle time tổng thể tốt hơn.
Bảng tham chiếu: chỉ số — mẫu số thời gian — ý nghĩa — dùng khi nào
| Chỉ số | Mẫu số thời gian | Ý nghĩa | Dùng khi nào |
|---|---|---|---|
| OEE (SEMI E79) | Planned Production Time | Hiệu suất trong khung thời gian đã lên kế hoạch vận hành | Đánh giá vận hành hàng ngày của thiết bị |
| TEEP | Calendar Time (toàn bộ 8.760h/năm) | Bộc lộ "nhà máy ẩn" — công suất bị bỏ phí | Thẩm định quyết định CapEx (mua máy mới vs mở ca) |
| OFE (Oechsner) | Cấp toàn fab, tính tương tác liên-thiết-bị | Hiệu suất thật của fab, không phải tổng OEE riêng lẻ | Đánh giá cycle time và điều phối dòng WIP toàn nhà máy |
Kết luận
"OEE của một thiết bị chỉ cho biết máy đó tốt đến đâu — nó không cho biết fab có đang vận hành tốt hay không. Đó là hai câu hỏi khác nhau."
Bốn việc nên làm ngay tuần này nếu đang vận hành hoặc đánh giá hệ thống OEE cho fab bán dẫn:
- Kiểm tra xem hệ thống có báo cáo song song cả OEE (Planned Production Time) và TEEP (Calendar Time) hay chỉ có một con số OEE duy nhất.
- Trước khi phê duyệt CapEx mua thêm thiết bị, yêu cầu chỉ số TEEP của thiết bị hiện có — không chỉ OEE.
- Xác định trạm nào là nghẽn cổ chai thật của fab, và đánh giá xem việc tối ưu OEE riêng của trạm đó có đang làm tăng biến động cycle time toàn fab hay không.
- Với các thiết bị xử lý theo lô lớn (lò khuếch tán), kiểm tra xem OEE cao của riêng thiết bị có đang được đánh đổi bằng batching wait time kéo dài của các lô wafer đơn lẻ hay không.
