Giám sát cleanroom fab bán dẫn hay bị nhầm với giám sát phòng sạch dược. Hai môi trường này nghe giống nhau. Thực tế thì khác nhau ở gốc. Phòng sạch dược kiểm soát vi sinh vật. Trái lại, cleanroom fab kiểm soát tiểu phân tử ở kích thước nhỏ hơn nhiều. Do đó, một hạt bụi vô hại trong nhà máy dược có thể phá hỏng cả tấm wafer.
Vì sao giám sát cleanroom fab bán dẫn khắt khe hơn
Khác biệt nằm ở tỷ lệ giữa hạt bụi và chi tiết cần bảo vệ. Cụ thể, tiến trình bán dẫn hiện đại làm việc ở kích thước nanomet. Một hạt bụi vài trăm nanomet đủ che mất nhiều chi tiết mạch. Do đó, ngưỡng kiểm soát phải chặt hơn nhiều bậc. Ngoài ra, tổn thất không dừng ở một sản phẩm. Một wafer hỏng mang theo giá trị của hàng trăm bước công đoạn trước đó.
Phân cấp phòng sạch theo ISO 14644
ISO 14644 phân cấp phòng sạch theo mật độ tiểu phân tử. Cấp càng nhỏ, yêu cầu càng nghiêm. Khu vực quang khắc thường đòi cấp sạch nhất trong fab. Trái lại, khu vực phụ trợ có thể nới lỏng hơn. Vì vậy, một fab không có một cấp sạch duy nhất. Nó là tập hợp nhiều vùng với ngưỡng khác nhau. Nhờ đó, chi phí vận hành được phân bổ hợp lý. Tham khảo bộ chuẩn gốc: ISO 14644-1.

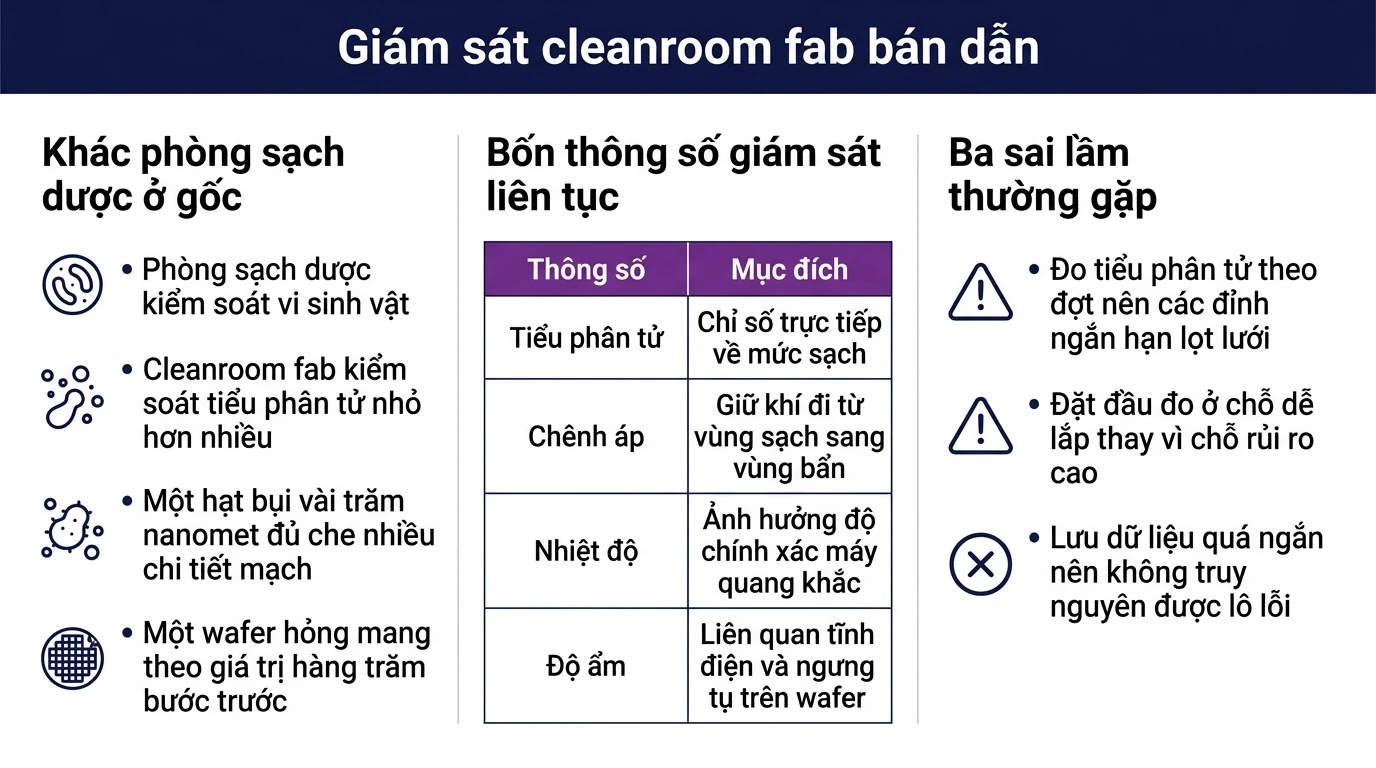

Bốn thông số phải giám sát liên tục
Giám sát cleanroom không chỉ là đếm hạt bụi. Bốn thông số dưới đây phải được theo dõi cùng lúc. Chúng liên quan chặt với nhau, tách rời sẽ bỏ sót nguyên nhân.
| Thông số | Vai trò trong fab |
|---|---|
| Mật độ tiểu phân tử | Chỉ số trực tiếp về mức sạch, đo theo dải kích thước hạt. |
| Chênh áp giữa các vùng | Giữ dòng khí đi từ vùng sạch sang vùng bẩn, không cho đảo chiều. |
| Nhiệt độ | Ảnh hưởng giãn nở vật liệu và độ chính xác của máy quang khắc. |
| Độ ẩm | Liên quan tĩnh điện và hiện tượng ngưng tụ trên bề mặt wafer. |
Chênh áp là thông số hay bị xem nhẹ
Nhiều nơi tập trung vào số hạt bụi rồi bỏ qua chênh áp. Đây là thiếu sót đáng tiếc. Lý do rất rõ. Chênh áp giữ cho khí bẩn không tràn vào vùng sạch. Khi chênh áp mất, số hạt bụi sẽ tăng theo sau. Do đó, chênh áp là tín hiệu sớm còn hạt bụi là hậu quả. Vì vậy, cảnh báo chênh áp cho phép can thiệp trước khi wafer bị ảnh hưởng.
Dữ liệu môi trường nối với dữ liệu thiết bị
Một sự cố môi trường hiếm khi đứng riêng. Cụ thể, chênh áp tụt thường bắt nguồn từ quạt hoặc bộ lọc. Do đó, dữ liệu môi trường cần nối với lịch sử bảo trì thiết bị. Nhờ đó, đội kỹ thuật biết ngay nên kiểm tra thiết bị nào. Trái lại, nếu hai hệ tách rời, việc truy nguyên mất nhiều giờ. Cách quản lý trạng thái thiết bị được trình bày trong CMMS cho fab bán dẫn theo SEMI E10.
Hiệu suất sản xuất cũng chịu tác động trực tiếp. Cụ thể, một lần vượt ngưỡng tiểu phân tử có thể buộc dừng khu vực. Vì vậy, thời gian dừng này phải được ghi đúng nhóm tổn thất. Cách phân loại tổn thất nằm trong OEE cho fab bán dẫn theo SEMI E79. Nhờ đó, ban quản lý thấy rõ phần sản lượng mất vì môi trường.
Bộ lọc HEPA và ULPA cần lịch riêng
Bộ lọc là trái tim của hệ thống khí sạch. Chúng suy giảm dần theo thời gian sử dụng. Do đó, chênh áp qua bộ lọc là chỉ số hao mòn tốt. Cụ thể, chênh áp tăng dần báo hiệu bộ lọc sắp tắc. Nhờ theo dõi xu hướng này, việc thay lọc được lên lịch trước. Vì vậy, fab tránh được tình huống thay gấp giữa đợt sản xuất.
Sai lầm thường gặp khi triển khai
Có ba sai lầm phổ biến. Một số nơi đo tiểu phân tử theo đợt thay vì liên tục. Do đó, các đỉnh ngắn hạn lọt lưới hoàn toàn. Nhiều nơi khác đặt đầu đo ở chỗ dễ lắp thay vì chỗ rủi ro cao. Vì vậy, số liệu không đại diện cho vùng cần bảo vệ. Phổ biến hơn cả là chỉ lưu dữ liệu vài tuần. Kết quả là khi cần truy nguyên một lô lỗi thì dữ liệu đã bị xóa.
Lưu trữ dữ liệu bao lâu là đủ
Câu trả lời phụ thuộc vào chu kỳ sản xuất. Cụ thể, một wafer đi qua fab mất nhiều tuần. Ngoài ra, lỗi có thể chỉ lộ ra ở khâu kiểm cuối. Do đó, dữ liệu môi trường phải sống lâu hơn toàn bộ hành trình wafer. Nhờ đó, khi phát hiện lô lỗi, đội kỹ thuật vẫn tra ngược được điều kiện môi trường. Trái lại, dữ liệu bị xóa sớm khiến việc truy nguyên bế tắc.
Bắt đầu từ đâu
Hãy bắt đầu bằng việc phân vùng fab theo cấp sạch cần thiết. Kế đến, xác định điểm rủi ro cao nhất trong từng vùng. Sau đó, đặt đầu đo tiểu phân tử và chênh áp tại đúng các điểm đó. Tiếp theo, đặt ngưỡng cảnh báo sớm trước ngưỡng dừng sản xuất. Cuối cùng, nối dữ liệu môi trường với hệ thống bảo trì thiết bị. Nhờ lộ trình này, sự cố được chặn từ tín hiệu sớm. Vì vậy, sản lượng ít bị gián đoạn hơn hẳn.
Tóm lại, giám sát cleanroom fab bán dẫn đòi hỏi tư duy khác với phòng sạch dược. Do đó, đừng bê nguyên cấu hình từ ngành khác sang. Ngoài ra, chênh áp và bộ lọc quan trọng ngang với số đếm hạt bụi. Nhờ vậy, đội vận hành nhận cảnh báo khi còn kịp xử lý. Hơn nữa, dữ liệu lưu đủ lâu mới phục vụ được việc truy nguyên lô lỗi. Vì vậy, hệ thống giám sát tốt bảo vệ trực tiếp giá trị của từng tấm wafer. Đây là khoản đầu tư hoàn vốn ngay sau lần đầu tránh được một lô hỏng.
